产品名称：风机盘管机组

一、产品介绍

TFP系列风机盘管机组是在结合国内外先进技术的基础上，开发设计的一系列高品质产品。具有效率高、噪声低以及安装、维护方便等优点。该系列产品可广泛应用于各大商场、医院、办公楼、住宅楼、酒店、公寓、机场、学校等场所的供冷、供暖。

二、产品特点

◆ 工作范围广

标准工况风量340~2380m³/h，制冷量1.8~12.6kW，制热量2.7~18.9kW。

◆低噪音、低能耗

低噪声永久电容电机与独特设计的镀锌材质多翼式离心风轮相结合，并且在出厂前经过严格的动平衡测试，加之采用吸音保温棉，在保证风量与出风静压的基础上确保机组宁静而高效地工作。

◆灵活性高，安装费用低

机体设计轻巧，排水管及线路安装简便，选择不同形状和数量的风道接口，可与风管系统设计及安装巧妙配合，使安装更加多样化，个性化。

◆ 防漏设计

整体冲压一次成型凝结水盘的设计，无接缝，杜绝滴漏水现象；水盘外保温为整体一次粘贴防止冷凝水凝结。机组组装时水盘有一定的倾斜度，确保冷凝水迅速排出，免除后顾之忧。

◆高效能

表冷器间距经计算机仿真、优化设计，在潮湿或干燥地区均恒久保持******传热状态；换热面积充足，出风顺畅、不易集灰、传热效率高；机组采用优质薄壁紫铜管配以双曲型百叶窗式铝翅片换热器，加上大风量宽叶轮风机的强化送风，分水头采用黄铜锻造，使水流分布均匀并减少压头损失，可进一步提高盘管整体传热效果。

◆ 维护费用低

机组采用单相电容式电机，轴承为高精度优质滚珠轴承，无需补油。电机轴经调质镀铬处理，使用寿命长。电机引出线全部套以金属软管保护。经久耐用的机组简化了日常的保养工作，大大降低维护费用。

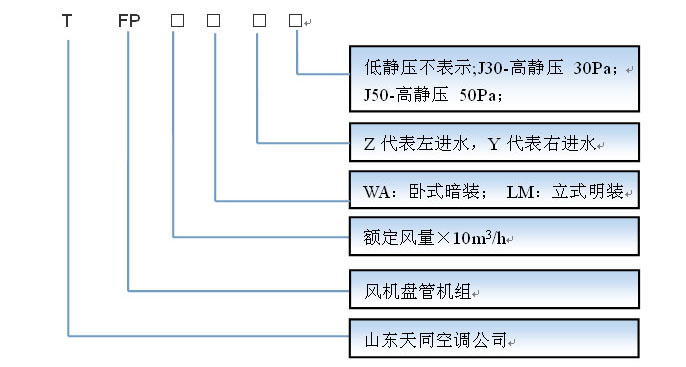

三、产品型号编制说明

四、主要技术参数及规格尺寸

型号性能		TFP	34	51	68	85	102	136	170	204	238
额定风量（m³/h）		高档	340	510	680	850	1020	1360	1700	2040	2380
		中档	255	383	510	638	765	1020	1275	1530	1785
		低档	170	255	340	425	510	680	850	1020	1190
制冷量（w）		高档	1800	2700	3600	4500	5400	7200	9000	10800	12600
		中档	1620	2440	3290	4120	4850	6550	8190	9730	11580
		低档	1310	2010	2650	3320	3900	5300	6610	7860	9350
制热量（w）		高档	2700	4050	5400	6750	8100	10800	13500	16200	18900
		中档	2350	3520	4530	6040	6850	9260	11740	14140	16360
		低档	1620	2470	3130	4170	4740	6500	8180	9710	11290
输入功率（w）		12Pa	37	52	62	76	96	134	152	189	228
		30Pa	44	59	72	87	108	156	174	212	253
		50Pa	49	66	84	100	118	174	210	250	300
噪音 dB（A）		12Pa	≤37	≤39	≤41	≤43	≤45	≤46	≤48	≤50	≤52
		30Pa	≤40	≤42	≤44	≤46	≤47	≤48	≤50	≤52	≤54
		50Pa	≤42	≤44	≤46	≤47	≤49	≤50	≤52	≤54	≤56
风机	形式		镀锌材质多翼式离心风轮
风机	个数		1	2	2	2	2	3	4	4	4
盘管	水流量m³/h		0.35	0.49	0.67	0.82	0.94	1.28	1.6	1.92	2.15
	水阻力kPa		30	30	30	30	40	40	40	40	50
	形式		高纯度无缝紫铜管与百叶窗式正弦波形铝质翅片机械胀接
	进出水口径		ZG3/4″内螺纹
	工作压力		1.6MPa
	排数孔数		3×8
电机	型式		交流电机
	电源		220V/50HZ
	个数		1	1	1	1	1	2	2	2	2
WA外形尺寸	A		740	840	940	1040	1140	1440	1640	1740	1840
	B		510	610	710	810	910	1210	1410	1550	1650
	C		480	580	680	780	880	1180	1380	1520	1620
LM尺寸	A		900	1000	1100	1200	1300	1600	1800	1940	2040
注： 1、供冷工况参数：进风干球温度27℃；湿球温度19.5℃；空调水进水温度7℃；出水温度12℃。供热工况参数：进风干球温度21℃；进水温度60℃。 2、输入功率是指高档风量时的输入功率；

产品技术不断进步，参数变更恕不另行通知，欢迎来电垂询公司最新产品资料。
